Lugar de origen:
original
Nombre de la marca:
TI
Número de modelo:

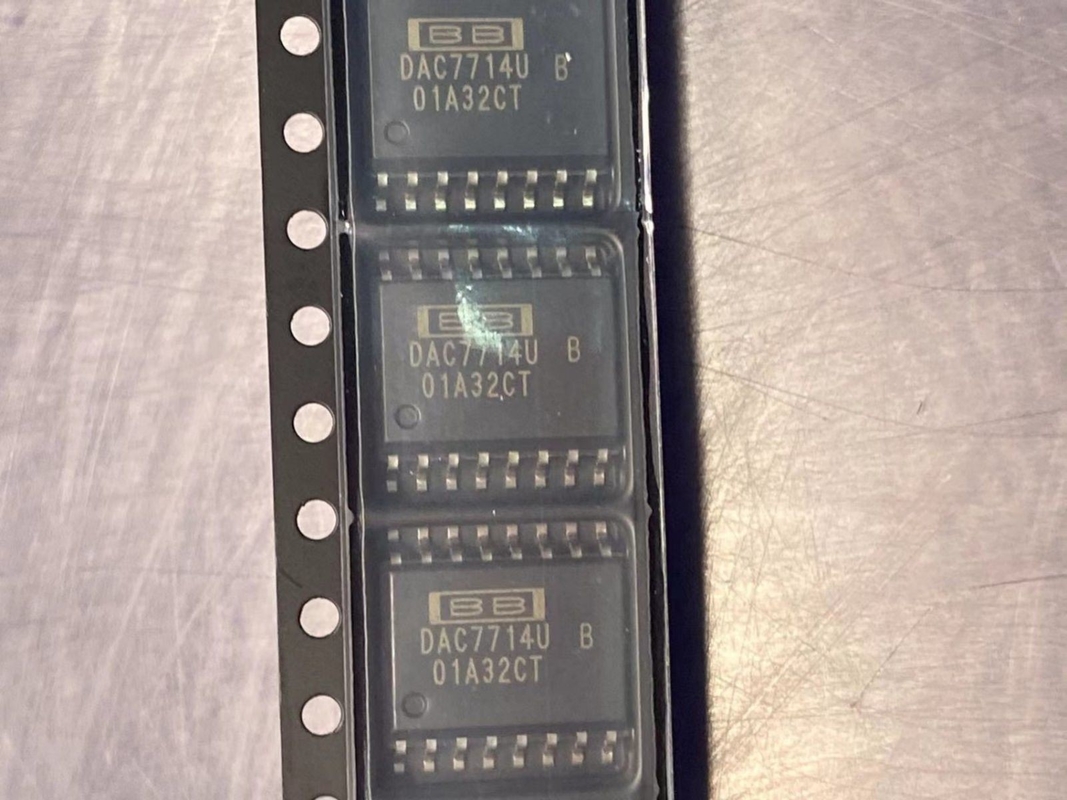

DAC7714UB
éntrenos en contacto con
El video
Convertidor de DAC7714UB DAC, usted puede traducir fácilmente una corriente digital de pulsos a una señal analógica variable. Este dispositivo se basa en arquitectura de R-2R. Tiene una salida del voltaje. El interfaz digital de este dispositivo es serial. Este DAC tiene una resolución de 12bit. Su voltaje de fuente dual típico es ±15 V, con un mínimo de ±14.25 V y el máximo de ±15.75 V. Este DAC tiene una gama de temperaturas del °C -40 a 85 °C. Este dispositivo viene en el empaquetado del tubo. Este dispositivo utiliza uno o dos fuentes de alimentación.
| UE RoHS | Obediente |
| ECCN (LOS E.E.U.U.) | EAR99 |
| Situación de la parte | Activo |
| HTS | 8542.39.00.01 |
| SVHC | Sí |
| Automotriz | No |
| PPAP | No |
| Tipo del convertidor | Fines generales |
| Arquitectura | R-2R |
| Resolución | 12bit |
| Índice de conversión | 89ksps |
| Número de DAC Channels | 4 |
| Número de salidas por microprocesador | 4 |
| Tiempo de corrección máximo (nosotros) | 10 |
| Tipo de interfaz de Digitaces | Serial |
| Tipo de la salida | Voltaje |
| Polaridad de la salida | Unipolar|Bipolar |
| Referencia del voltaje | Externo |
| Solo voltaje de fuente mínimo (v) | 14,25 |
| Voltaje de fuente dual máximo (v) | ±15.75 |
| Tipo de la fuente de alimentación | Solo|Dual |
| Disipación de poder máxima (mW) | 250 |
| Error integral de la ausencia de linealidad | ±1LSB |
| Error completo | ±2LSB |
| Temperatura de funcionamiento mínima (°C) | -40 |
| Temperatura de funcionamiento máximo (°C) | 85 |
| Empaquetado | Tubo |
| Montaje | Soporte superficial |
| Altura del paquete | 2,35 (máximo) |
| Anchura del paquete | 7,6 (máximo) |
| Longitud del paquete | 10,5 (máximo) |
| El PWB cambió | 16 |
| Nombre del paquete estándar | TAN |
| Paquete del proveedor | SOIC |
| Pin Count | 16 |
| Forma de la ventaja | Gaviota-ala |
