Lugar de origen:
original
Nombre de la marca:
TI
Número de modelo:
LMV2011MA/LMV2011MAX
éntrenos en contacto con
El video

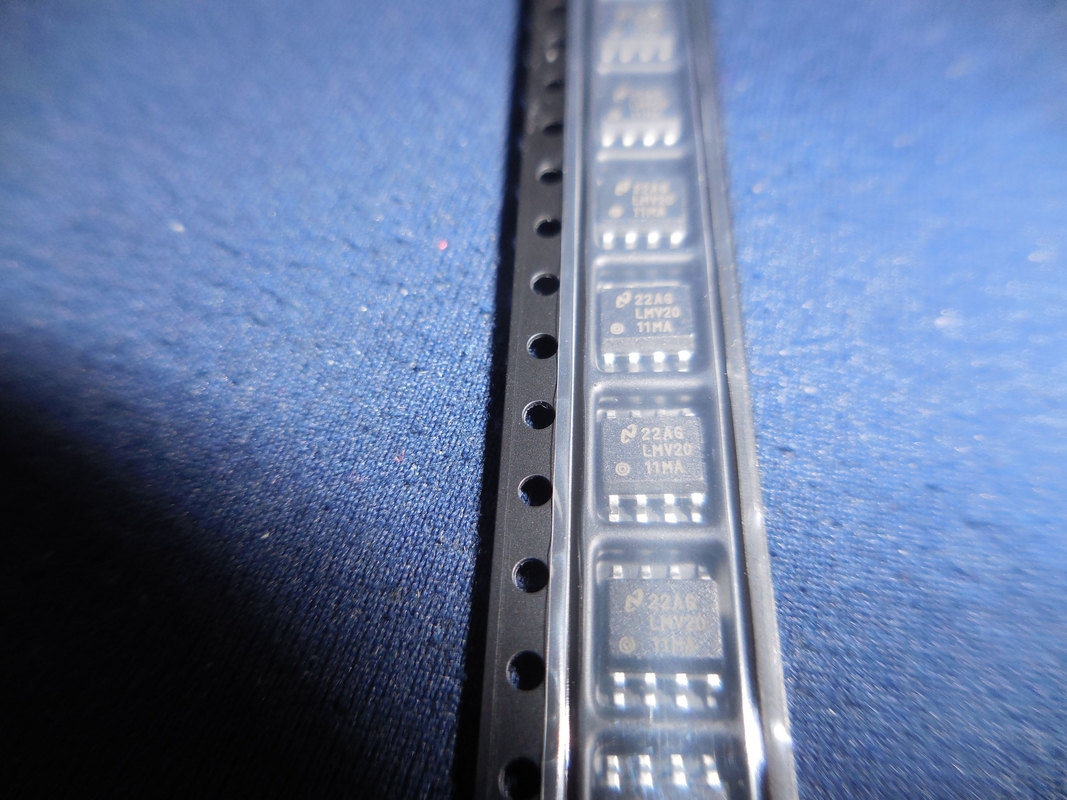

LMV2011MA es un amplificador operativo del solo transistor con los parámetros siguientes:
Gama del voltaje de fuente de alimentación: 2.7V a 5.5V
Aumento de amplificador normalmente abierto: 40dB a 80dB
Corriente de salida máxima: 25mA
Resistencia de entrada normalmente abierta: el 1M Ω
Gama de temperaturas de funcionamiento: -40 ° C a 125 C del °
Este dispositivo es conveniente para los usos tales como amplificación audio, sensores, y transmisión de la señal. Comparado con LMV612MMX, LMV722MMX, y LMV824MTX, LMV2011MA tiene un empaquetado más pequeño y un consumo de una energía más baja. Algunas de estos usos y conclusiones incluyen:
Amplificación audio: LMV2011MA es conveniente para los diseños del amplificador audio que requieren alta ganancia y la distorsión baja mejorar el funcionamiento y la calidad de sonido de sistemas audios.
Amplificación de la señal del sensor: Este amplificador puede amplificar las pequeñas señales del sensor para una detección y un análisis más fáciles. Puede también ser utilizado para amplificar la salida de la señal por el amplificador.
Transmisión de la señal: LMV2011MA se puede también utilizar para transmitir señales a partir de un circuito a otro de aumentar fuerza y calidad de señal. Esto puede ayudar a solucionar problemas tales como ratio señal/ruido en la transmisión de la señal.
Usos de la energía baja: Las características del bajo consumo de energía de LMV2011MA hacen muy conveniente para los usos con pilas.
El empaquetado de LMV2011MA es SOIC8, que es muy conveniente para los usos en pequeñas placas de circuito.
| UE RoHS | No obediente |
| ECCN (LOS E.E.U.U.) | EAR99 |
| Situación de la parte | Obsoleto |
| SVHC | Sí |
| SVHC excede el umbral | Sí |
| Automotriz | No |
| PPAP | No |
| Tipo | Amplificador de la precisión |
| Fabricante Type | Amplificador de la precisión |
| Número de canales por microprocesador | 1 |
| Carril a cercar con barandilla | Carril para cercar salida con barandilla |
| El máximo entró el voltaje compensado (el milivoltio) | 0.025@5V |
| Solo voltaje de fuente mínimo (v) | 2,7 |
| Solo voltaje de fuente máximo (v) | 5,25 |
| Corriente compensada entrada máximo (UA) | 0,000006 (tipo) @5V |
| Corriente diagonal entrada típica (UA) | 0.000003@5V |
| Corriente máxima de la fuente (mA) | 1.2@5V |
| Corriente de salida típica (mA) | 8@5V |
| Tipo de la fuente de alimentación | Solo |
| Tarifa de ciénaga típica (V/us) | 4@5V |
| Densidad entrada típica del voltaje del ruido (nV/rtHz) | 35@5V |
| Aumento típico del voltaje (DB) | 132 |
| Densidad actual entrada típica del ruido de Noninverting (pA/rtHz) | 0.15@5V |
| PSRR mínimo (DB) | 120 (tipo) |
| CMRR mínimo (DB) | 130 (tipo) |
| Gama mínima de CMRR (DB) | >=115 |
| Producto típico del ancho de banda del aumento (megaciclos) | 3 |
| Tiempo de corrección típico (ns) | 100000 |
| Ayuda cerrada | No |
| Temperatura de funcionamiento mínima (°C) | 0 |
| Temperatura de funcionamiento máximo (°C) | 70 |
| Grado de la temperatura del proveedor | Anuncio publicitario |
| Empaquetado | Carril |
| Montaje | Soporte superficial |
| Altura del paquete | 1,5 (máximo) |
| Anchura del paquete | 3,98 (máximo) |
| Longitud del paquete | 5 (máximo) |
| El PWB cambió | 8 |
| Nombre del paquete estándar | TAN |
| Paquete del proveedor | SOIC |
| Pin Count | 8 |
| Forma de la ventaja | Gaviota-ala |
