Lugar de origen:
original
Nombre de la marca:
TI
Número de modelo:
LMV824MT/LMV824MTX
éntrenos en contacto con
El video
El MV824MTX es un amplificador operativo de cuatro terminales con los parámetros siguientes:
Gama del voltaje de fuente de alimentación: 2.7V a 5.5V
Aumento de amplificador normalmente abierto: 40dB a 80dB
Corriente de salida máxima: 20mA
Resistencia de entrada normalmente abierta: el 1M Ω
Gama de temperaturas de funcionamiento: -40 ° C a 125 C del °
Este dispositivo es conveniente para los usos tales como amplificación audio, sensores, y transmisión de la señal. Comparado con LMV612MMX y LMV722MMX, LMV824MTX tiene una exactitud más alta y más canales del amplificador. Algunas de estos usos y conclusiones incluyen:
Amplificación audio: LMV824MTX es conveniente para los diseños del amplificador audio que requieren alta ganancia y la distorsión baja mejorar el funcionamiento y la calidad de sonido de sistemas audios.
Amplificación de la señal del sensor: Este amplificador puede amplificar las pequeñas señales del sensor para una detección y un análisis más fáciles. Puede también ser utilizado para amplificar la salida de la señal por el amplificador.
Transmisión de la señal: LMV824MTX se puede también utilizar para transmitir señales a partir de un circuito a otro de aumentar fuerza y calidad de señal. Esto puede ayudar a solucionar problemas tales como ratio señal/ruido en la transmisión de la señal.
Automatización industrial: LMV824MTX se puede también utilizar en la automatización industrial, tal como temperatura, presión, y actual de medición.
El empaquetado de LMV824MTX es TSSOP-14, con un tamaño de 5m m x 4.4m m, que es muy conveniente para los usos en pequeñas placas de circuito.
| UE RoHS | No obediente |
| ECCN (LOS E.E.U.U.) | EAR99 |
| Situación de la parte | NRND |
| HTS | 8542.33.00.01 |
| SVHC | Sí |
| SVHC excede el umbral | Sí |
| Automotriz | No |
| PPAP | No |
| Tipo | Amplificador de la baja tensión |
| Fabricante Type | Amplificador de la baja tensión |
| Número de canales por microprocesador | 4 |
| Carril a cercar con barandilla | Carril para cercar salida con barandilla |
| El máximo entró el voltaje compensado (el milivoltio) | 3.5@5V |
| Solo voltaje de fuente mínimo (v) | 2,5 |
| Solo voltaje de fuente máximo (v) | 5,5 |
| Voltaje de fuente dual mínimo (v) | 卤 1,25 |
| Voltaje de fuente dual máximo (v) | 卤 2,75 |
| Corriente compensada entrada máximo (UA) | 0.03@5V |
| Corriente diagonal entrada típica (UA) | 0.04@5V |
| Corriente diagonal entrada máximo (UA) | 0.1@5V |
| Corriente máxima de la fuente (mA) | 1.3@5V |
| Corriente de salida típica (mA) | 45@5V |
| Tipo de la fuente de alimentación | Solo|Dual |
| Tarifa de ciénaga típica (V/us) | 2@5V |
| Densidad entrada típica del voltaje del ruido (nV/rtHz) | 24@5V |
| Deriva compensada entrada del voltaje (uV/C) | 1 (tipo) |
| Aumento típico del voltaje (DB) | 105 |
| Densidad actual entrada típica del ruido de Noninverting (pA/rtHz) | 0.25@5V |
| PSRR mínimo (DB) | 75 |
| CMRR mínimo (DB) | 72 |
| Gama mínima de CMRR (DB) | 71 a 75 |
| Producto típico del ancho de banda del aumento (megaciclos) | 5,6 |
| Ayuda cerrada | No |
| Temperatura de funcionamiento mínima (°C) | -40 |
| Temperatura de funcionamiento máximo (°C) | 85 |

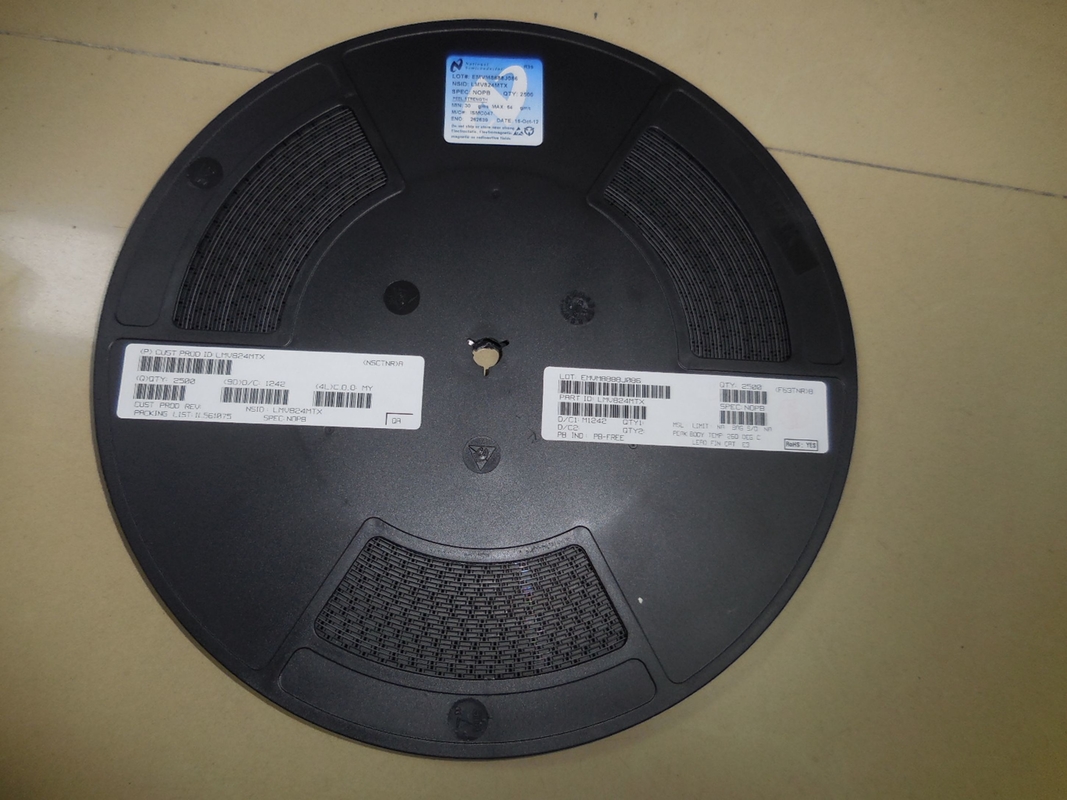

| Empaquetado | Cinta y carrete |
| Montaje | Soporte superficial |
| Altura del paquete | 1,05 (máximo) |
| Anchura del paquete | 4,5 (máximo) |
| Longitud del paquete | 5,1 (máximo) |
| El PWB cambió | 14 |
| Nombre del paquete estándar | COMPENSACIÓN |
| Paquete del proveedor | TSSOP |
| Pin Count | 14 |
| Forma de la ventaja | Gaviota-ala |
