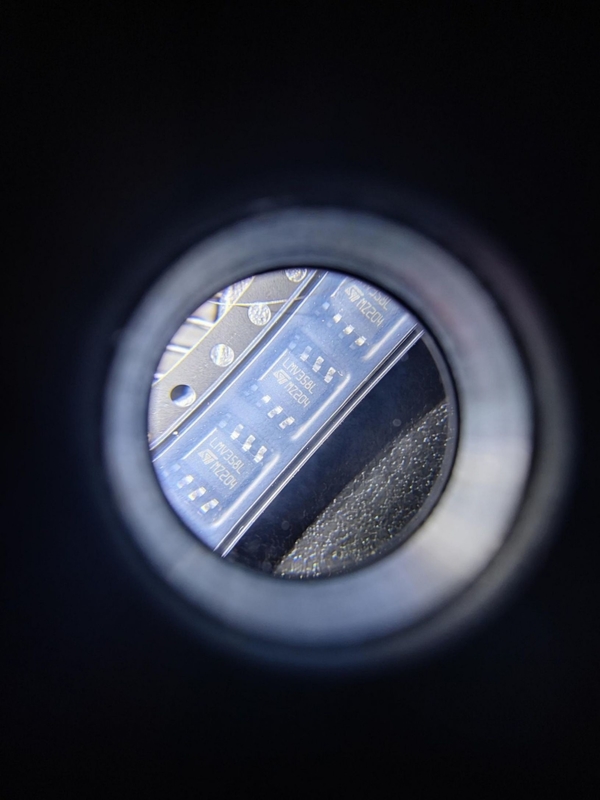

LMV358LIDT es un amplificador operativo de baja tensión del circuito dual integrado por STMICROELECTRONICS
fabricación. Puede actuar bajo solo voltaje de fuente de alimentación, proporcionando el carril para cercar el oscilación de entrada con barandilla y de la salida, y se diseña para los usos de baja potencia. Los siguientes son sus usos, conclusiones, y parámetros:
Uso:
Amplificador audio y preamplificador
Amplificador del sensor
circuito del condicionamiento de señal
Filtro activo
Oscilador controlado de voltaje
Conclusión:
LMV358LIDT es un amplificador operativo de baja tensión del circuito dual conveniente para los usos de baja potencia.
Puede actuar bajo solo voltaje de fuente de alimentación, proporcionando el carril para cercar el oscilación de entrada con barandilla y de la salida.
Tiene el bajo consumo de energía, el alto ratio de rechazo del modo común, protección actual y confiable del prejuicio bajo de la entrada de la descarga electrostática (ESD).
Es conveniente para los usos tales como amplificadores audios, amplificadores del sensor, circuitos del condicionamiento de señal, filtros activos, y osciladores controlados de voltaje.
Parámetros:
Gama de voltaje entrado: 2.7V a 5.5V
Gama del voltaje de salida: 0V a VCC
Gama de temperaturas de funcionamiento: -40 ° C a 125 C del °
producto del Aumento-ancho de banda: 1 megaciclo
Cuesta proporcional: 0,5 μ s del v
Voltaje de polarización entrado: 1 milivoltio
Corriente entrada del prejuicio: nA 10
Empaquetado: SOIC8
| UE RoHS | Obediente |
| ECCN (LOS E.E.U.U.) | EAR99 |
| Situación de la parte | Activo |
| HTS | 8542.33.00.01 |
| Automotriz | No |
| PPAP | No |
| Tipo | Amplificador de energía baja |
| Fabricante Type | Amplificador de energía baja |
| Número de canales por microprocesador | 2 |
| Carril a cercar con barandilla | Carril para cercar salida con barandilla |
| El máximo entró el voltaje compensado (el milivoltio) | 7@5V |
| Solo voltaje de fuente mínimo (v) | 2,7 |
| Solo voltaje de fuente máximo (v) | 5,5 |
| Voltaje de salida bajo típico (v) | 0,3 |
| Voltaje de salida de alto nivel típico (v) | 4,99 |
| Corriente compensada entrada máximo (UA) | 0.03@5V |
| Corriente diagonal entrada típica (UA) | 0.027@5V |
| Corriente diagonal entrada máximo (UA) | 0.06@5V |
| Corriente quieta máxima (mA) | 0.5@5V |
| Tipo de la fuente de alimentación | Solo |
| Tarifa de ciénaga típica (V/us) | 0.7@5V |
| Densidad entrada típica del voltaje del ruido (nV/rtHz) | 30@5V |
| Deriva compensada entrada del voltaje (uV/°C) | 5 (tipo) |
| Aumento típico del voltaje (DB) | 100 |
| Densidad actual entrada típica del ruido de Noninverting (pA/rtHz) | 0.3@5V |
| CMRR mínimo (DB) | 72 |
| Gama mínima de CMRR (DB) | 71 a 75 |
| Producto típico del ancho de banda del aumento (megaciclos) | 1,3 |
| Ayuda cerrada | No |
| Temperatura de funcionamiento mínima (°C) | -40 |
| Temperatura de funcionamiento máximo (°C) | 125 |
| Grado de la temperatura del proveedor | Industrial |
| Empaquetado | Cinta y carrete |
| Montaje | Soporte superficial |
| Altura del paquete | 1,25 (minuto) |
| Anchura del paquete | 3,9 |
| Longitud del paquete | 4,9 |
| El PWB cambió | 8 |
| Nombre del paquete estándar | TAN |
| Paquete del proveedor | TAN N |
| Pin Count | 8 |
| Forma de la ventaja | Gaviota-ala |
