Lugar de origen:
original
Nombre de la marca:
TI
Número de modelo:
LMV358IDGKR
éntrenos en contacto con
El video

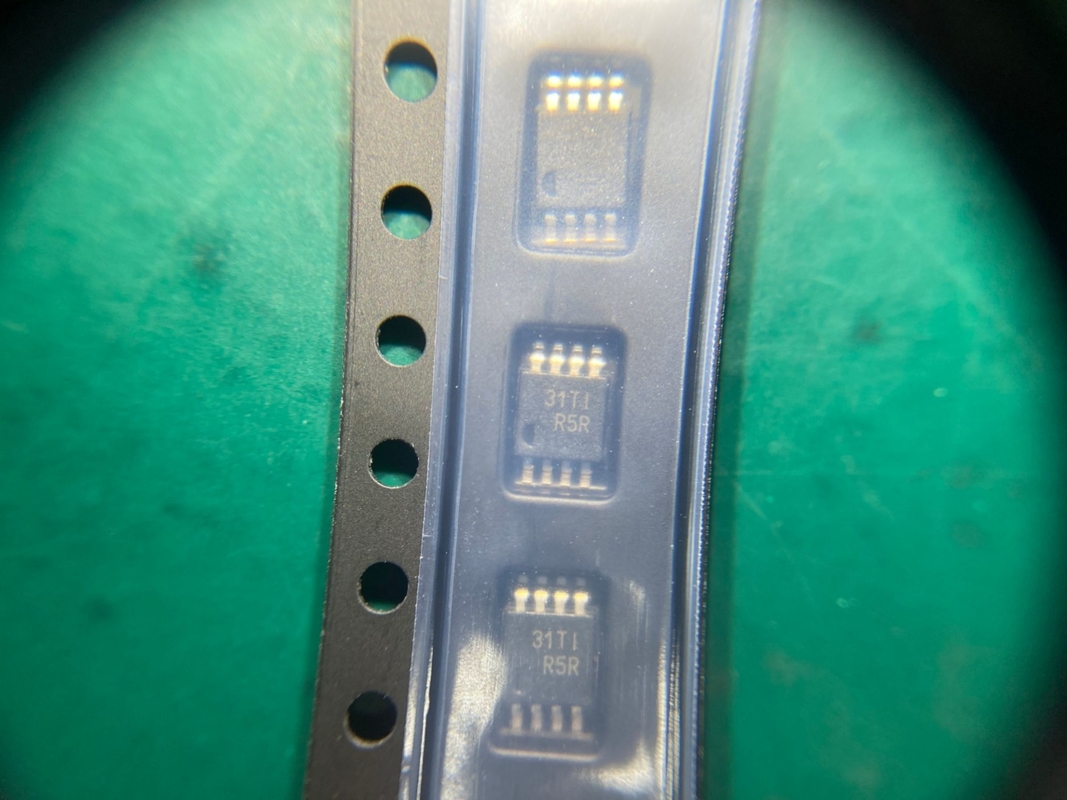

LMV358IDGKR es un circuito integrado en doble canal, de baja tensión del amplificador operativo (de Op. Sys.-amperio) (IC) manufacturado por Texas Instruments. Se diseña para actuar con un solo voltaje de fuente, proveyendo del oscilación de entrada del carril-a-carril y de la salida un voltaje de la compensación de la entrada del punto bajo.
Usos:
Amplificadores audios y preamplificadores.
Amplificadores del sensor.
Circuitos del condicionamiento de señal.
Filtros activos.
osciladores Voltaje-controlados.
Características:
De op. sys.-amperios independientes duales en un solo paquete.
Gama de voltaje de entrada ancha: 2.7V a 5.5V.
oscilación de entrada y de la salida del Carril-a-carril.
Bajo consumo de energía: 0,5 mA por el canal.
Alto ratio de rechazo del común-modo (CMRR): DB 70.
El punto bajo entró voltaje compensado: 1 milivoltio.
Establo de la ganancia unitaria.
Protección del ESD: 2 kilovoltios (modelo del cuerpo humano).
Parámetros:
Gama de voltaje entrado: 2.7V a 5.5V.
Gama del voltaje de salida: 0V a VCC.
Gama de temperaturas de funcionamiento: -40°C a 125°C.
Producto del ancho de banda del aumento: 1 megaciclo.
Tarifa de ciénaga: 0,5 V/μs.
Voltaje compensado entrado: 1 milivoltio.
Corriente compensada entrada: nA 10.
Empaquetado: VSSOP-8.
| UE RoHS | Obediente |
| ECCN (LOS E.E.U.U.) | EAR99 |
| Situación de la parte | Activo |
| HTS | 8542.33.00.01 |
| Automotriz | No |
| PPAP | No |
| Tipo | Amplificador de la baja tensión |
| Fabricante Type | Amplificador de la baja tensión |
| Número de canales por microprocesador | 2 |
| Carril a cercar con barandilla | Carril para cercar salida con barandilla |
| Tipo de la salida | Cmos |
| El máximo entró el voltaje compensado (el milivoltio) | 7@5V |
| Solo voltaje de fuente mínimo (v) | 2,7 |
| Solo voltaje de fuente máximo (v) | 5,5 |
| Corriente compensada entrada máximo (UA) | 0.05@5V |
| Corriente diagonal entrada típica (UA) | 0.015@5V |
| Corriente diagonal entrada máximo (UA) | 0.25@5V |
| Corriente máxima de la fuente (mA) | 0.44@5V |
| Corriente de salida típica (mA) | 60 |
| Tipo de la fuente de alimentación | Solo |
| Tarifa de ciénaga típica (V/us) | 1@5V |
| Densidad entrada típica del voltaje del ruido (nV/rtHz) | 39@5V |
| Aumento típico del voltaje (DB) | 100 |
| Densidad actual entrada típica del ruido de Noninverting (pA/rtHz) | 0.21@5V |
| CMRR mínimo (DB) | 50 |
| Gama mínima de CMRR (DB) | 50 a 60 |
| Producto típico del ancho de banda del aumento (megaciclos) | 1 |
| Ayuda cerrada | No |
| Temperatura de funcionamiento mínima (°C) | -40 |
| Temperatura de funcionamiento máximo (°C) | 125 |
| Empaquetado | Cinta y carrete |
| Montaje | Soporte superficial |
| Altura del paquete | 0,95 (máximo) |
| Anchura del paquete | 3,1 (máximo) |
| Longitud del paquete | 3,1 (máximo) |
| El PWB cambió | 8 |
| Nombre del paquete estándar | COMPENSACIÓN |
| Paquete del proveedor | VSSOP |
| Pin Count | 8 |
| Forma de la ventaja | Gaviota-ala |
