Lugar de origen:
original
Nombre de la marca:
ALTERA
Número de modelo:
5CGXFC7C6F23I7N
éntrenos en contacto con

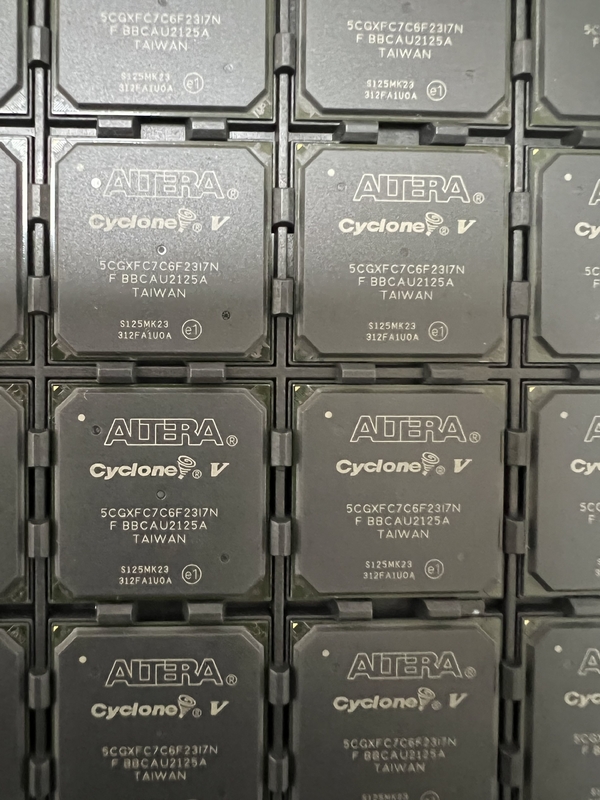

Circuito integrado nuevo y original BGA484 de 5CGXFC7C6F23I7N
5CGXFC7C6F23I7N es un microprocesador de FPGA de la serie del ciclón V GX. Los siguientes son los parámetros principales de 5CGXFC7C6F23I7N:
Tipo de FPGA: Ciclón V GX
Número de unidades lógicas: 358000
Memoria máxima: 6144 Kbits
Cuenta máxima de la entrada-salida del usuario: 622
Capacidad de RAM: Kbits 1556
Cuenta de bloque de DSP: 96
Los siguientes son algunos usos de 5CGXFC7C6F23I7N:
Proceso del vídeo: 5CGXFC7C6F23I7N apoya descifrar y la codificación video de alta definición, y se puede utilizar para los usos tales como proceso video, transmisión video, y almacenamiento video.
Comunicación: 5CGXFC7C6F23I7N tiene interfaces de comunicaciones ricos, tales como PCI Express, Gigabit Ethernet, y USB, que se puede utilizar para la comunicación de la red y los usos de intercambio de datos.
Control industrial: 5CGXFC7C6F23I7N tiene el tratamiento de señales de alta velocidad e interfaces ricos, que se pueden utilizar en usos industriales del control y de la automatización.
Conclusión: 5CGXFC7C6F23I7N es un microprocesador de alto rendimiento, de baja potencia de FPGA conveniente para los diversos escenarios del uso tales como proceso video, una comunicación, y un control industrial. Tiene interfaces de comunicaciones ricos, el tratamiento de señales de alta velocidad, y un gran número de unidades lógicas y de memoria, que puede cubrir las necesidades de los diversos escenarios del uso.
| Especificaciones técnicas del producto | |
| UE RoHS | Obediente |
| ECCN (LOS E.E.U.U.) | 3A991 |
| Situación de la parte | Activo |
| HTS | 8542.39.00.01 |
| Automotriz | No |
| PPAP | No |
| Apellido | 庐 V GX del ciclón |
| Tecnología de proceso | 28nm |
| Usuario I/Os | 240 |
| Número de registros | 225920 |
| Voltaje de fuente de funcionamiento (v) | 1,1 |
| Registros de cambio | Utilice la memoria |
| Elementos de lógica | 149500 |
| Número de multiplicadores | 312 (18x18) |
| Tipo de la memoria del programa | SRAM |
| Memoria integrada (Kbit) | 6860 |
| Número total de bloque RAM | 686 |
| Emacs | 2 |
| Unidades de la lógica del dispositivo | 149500 |
| Número de relojes globales | 16 |
| Número de dispositivo de DLL/PLLs | 7 |
| Canales del transmisor-receptor | 9 |
| Ayuda de JTAG | Sí |
| Velocidad del transmisor-receptor (Gbps) | 3,125 |
| DSP dedicado | 156 |
| PCIe | 2 |
| Programabilidad | Sí |
| Ayuda de Reprogrammability | Sí |
| Protección anticopia | No |
| Programabilidad del En-sistema | Sí |
| Grado de la velocidad | 7 |
| Estándares diferenciados de la entrada-salida | LVPECL|LVDS |
| Estándares de terminación única de la entrada-salida | LVTTL|LVCMOS |
| Interfaz externo de la memoria | DDR2 SDRAM|DDR3 SDRAM|LPDDR2 |
| Voltaje de fuente mínimo de funcionamiento (v) | 1,07 |
| Voltaje de fuente máximo de funcionamiento (v) | 1,13 |
| Voltaje de la entrada-salida (v) | 1,2|1,25|1,35|1,5|1,8|2,5|3|3,3 |
| Temperatura de funcionamiento mínima (c) | -40 |
| Temperatura de funcionamiento máximo (c) | 100 |
| Grado de la temperatura del proveedor | Industrial |
| Marca registrada | Ciclón |
| Montaje | Soporte superficial |
| Altura del paquete | 1,35 |
| Anchura del paquete | 23 |
| Longitud del paquete | 23 |
| El PWB cambió | 484 |
| Nombre del paquete estándar | BGA |
| Paquete del proveedor | FBGA |
| Pin Count | 484 |
| Forma de la ventaja | Bola |
